3.2 用 vaspkit 生成输入文件

在这里我们安装VASP的辅助工具vaspkit，在后续生成INCAR和数据后处理中会用到该软件。

（1）官网下载并安装vaspkit

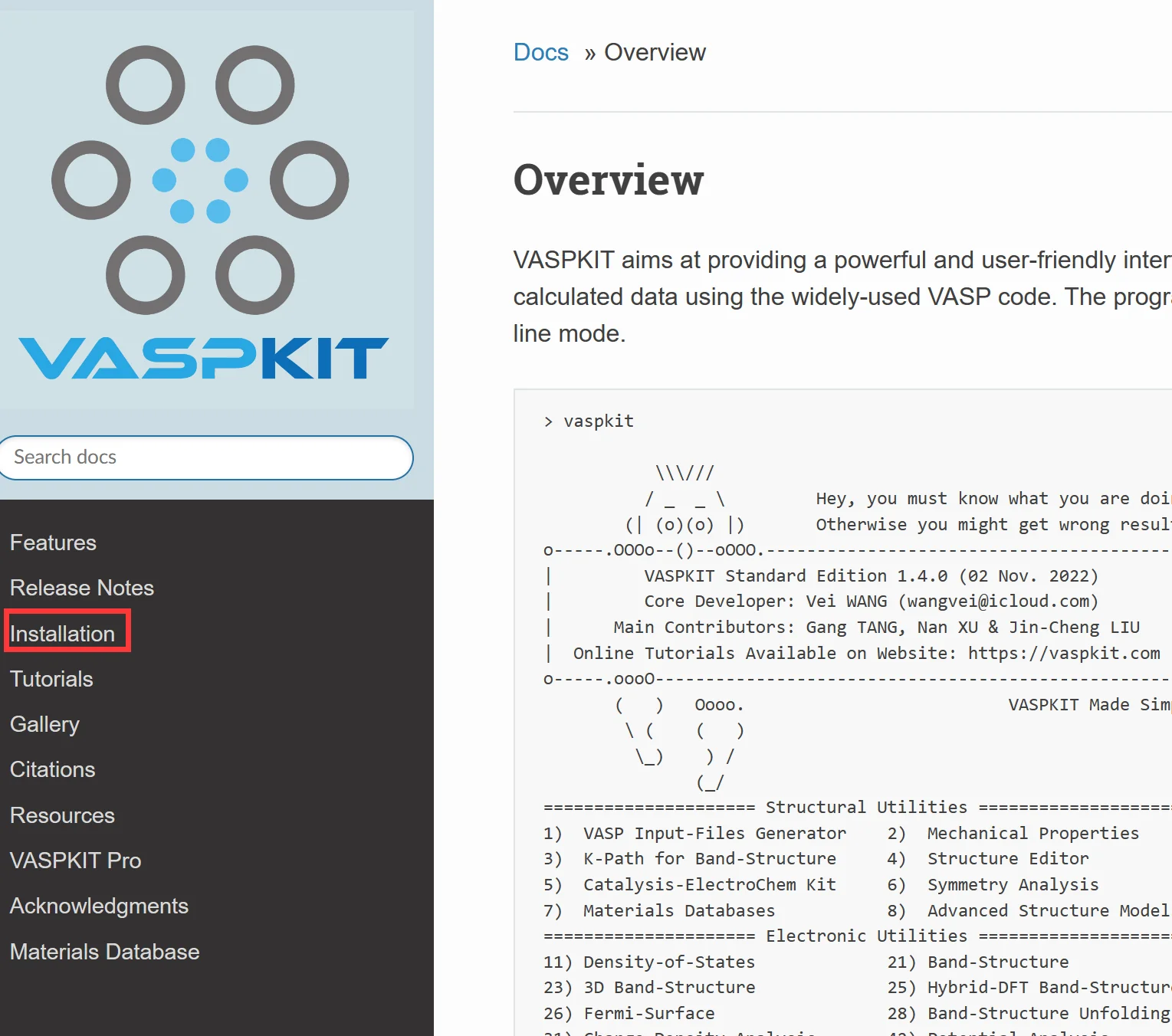

网上直接搜索“Vaspkit”，进入官网，找到左侧的Installation（安装）

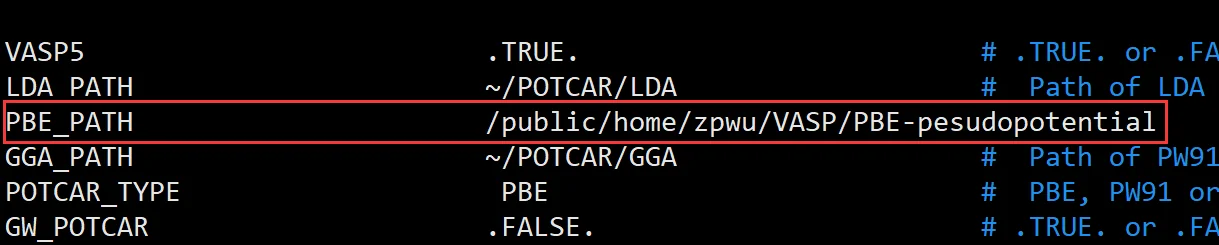

按照里面的操作下载-解压-配置环境（第一次做这个都会摸不着头脑，这是正常现象，需要耐心看官网慢慢习惯）。在vim ~/.vaspkit这一步时，需要我们提供我们自己的赝势库路径（自己找组里的师兄师姐要到VASP的POTCAR压缩包，并自行上传到服务器的自己的目录下），比如我这里的路径如下（注意要用绝对路径，用pwd命令可以显示当前的绝对路径）：

code

VASP5                         .TRUE.            # .TRUE. or .FALSE.; Set .FALSE. if using VASP.4.x
LDA_PATH                      ~/POTCAR/LDA      #  Path of LDA potential
PBE_PATH                      /public/home/zpwu/VASP/PBE-pseudopotential
GGA_PATH                      ~/POTCAR/GGA      #  Path of PW91 potential
POTCAR_TYPE                    PBE              #  PBE, PW91 or LDA
GW_POTCAR                     .FALSE.           # .TRUE. or .FALSE.; use GW potentials or not

后面我们会使用Vaspkit帮我们从这个路径中复制POTCAR到计算目录下。

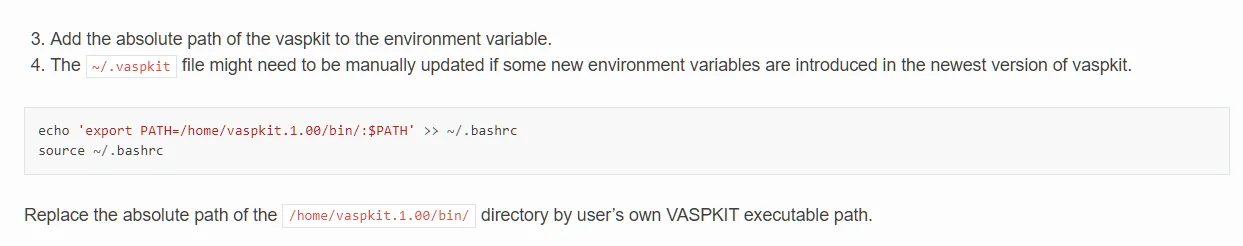

另外说明一下最后一步“配置环境”，下图是vaspkit官网给的操作步骤

最后一句replace the absolute path……意思是要我们对/home/vaspkit.1.00/bin这部分内容替换成自己服务器下安装的vaspkit路径。可以通过cd命令进入vaspkit的文件夹，用pwd命令显示当前（vaspkit）的绝对路径。最后记得要source，让~/.bashrc文件生效。

当你跟着官网的安装以及配置步骤走完，输入vim ~/.bashrc并回车会看到里面有一条这样的信息：

code

export PATH=/public/home/zpwu/software/vaspkit.1.3.3/bin:$PATH

接下来我们学习使用vaspkit来基于POSCAR文件，辅助生成INCAR，KPOINTS和POTCAR. 首先建立一个工作目录，并准备一个POSCAR文件，用前面的金刚石单质Si即可。

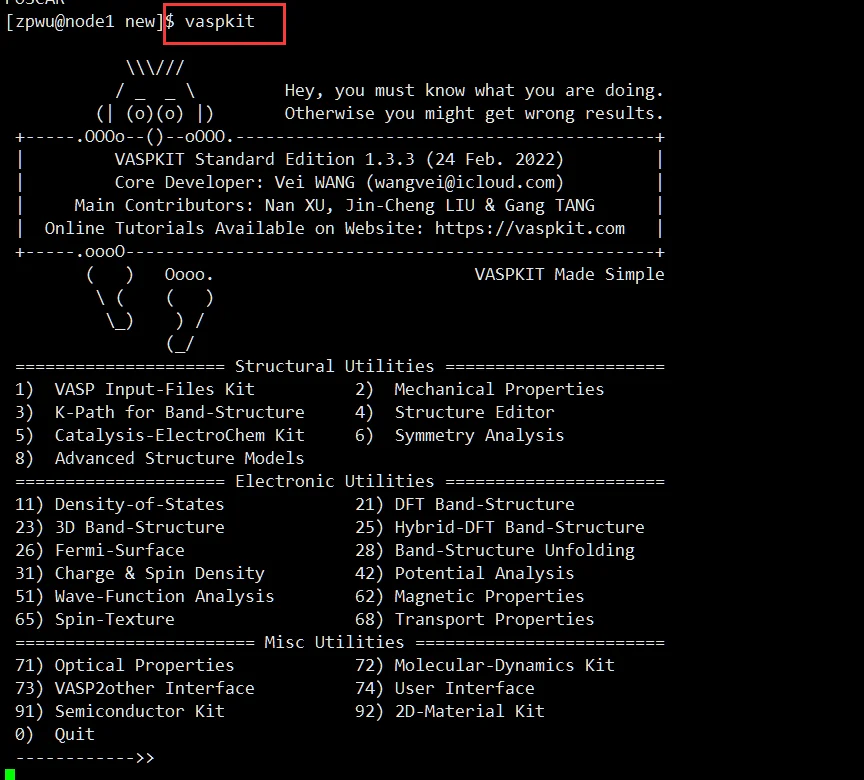

（2）vaspkit生成INCAR：输入vaspkit并回车

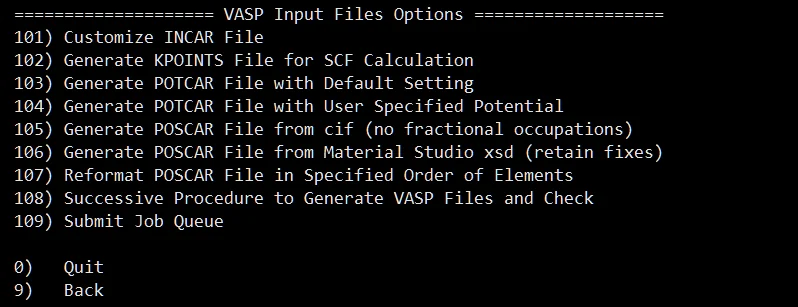

大致浏览一下这些内容，我们输入1并回车，显示如下

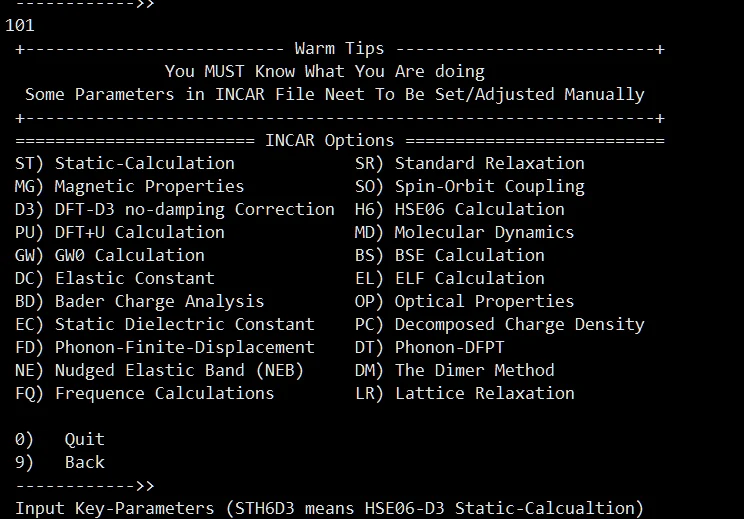

输入101

输入ST并回车（大写）

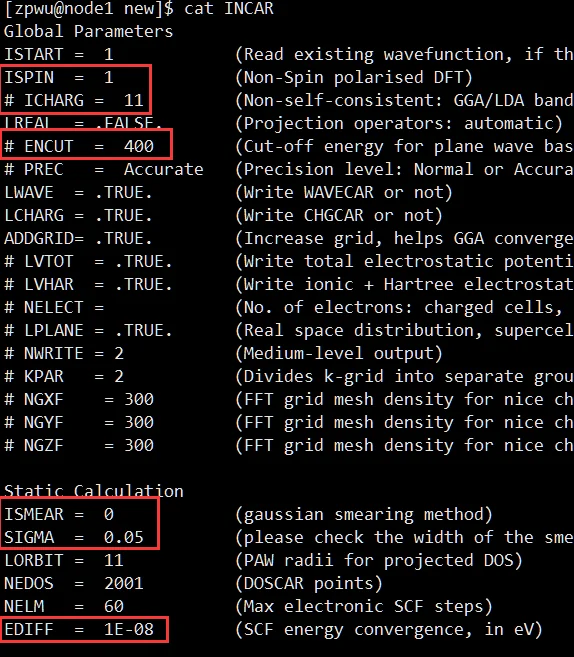

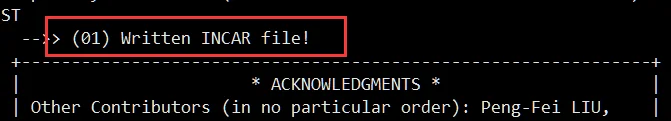

说明vaspkit帮我们生成了INCAR，用cat命令查看INCAR

code

$ cat INCAR
Global Parameters
ISTART =  1            (Read existing wavefunction, if there)
ISPIN  =  1            (Non-Spin polarised DFT)
# ICHARG =  11         (Non-self-consistent: GGA/LDA band structures)
LREAL  = .FALSE.       (Projection operators: automatic)
# ENCUT  =  400        (Cut-off energy for plane wave basis set, in eV)
# PREC   =  Accurate   (Precision level: Normal or Accurate, set Accurate when perform structure lattice relaxation calculation)
LWAVE  = .TRUE.        (Write WAVECAR or not)
LCHARG = .TRUE.        (Write CHGCAR or not)
ADDGRID= .TRUE.        (Increase grid, helps GGA convergence)
# LVTOT  = .TRUE.      (Write total electrostatic potential into LOCPOT or not)
# LVHAR  = .TRUE.      (Write ionic + Hartree electrostatic potential into LOCPOT or not)
# NELECT =             (No. of electrons: charged cells, be careful)
# LPLANE = .TRUE.      (Real space distribution, supercells)
# NWRITE = 2           (Medium-level output)
# KPAR   = 2           (Divides k-grid into separate groups)
# NGXF    = 300        (FFT grid mesh density for nice charge/potential plots)
# NGYF    = 300        (FFT grid mesh density for nice charge/potential plots)
# NGZF    = 300        (FFT grid mesh density for nice charge/potential plots)

Static Calculation
ISMEAR =  0            (gaussian smearing method)
SIGMA  =  0.05         (please check the width of the smearing)
LORBIT =  11           (PAW radii for projected DOS)
NEDOS  =  2001         (DOSCAR points)
NELM   =  60           (Max electronic SCF steps)
EDIFF  =  1E-08        (SCF energy convergence, in eV)

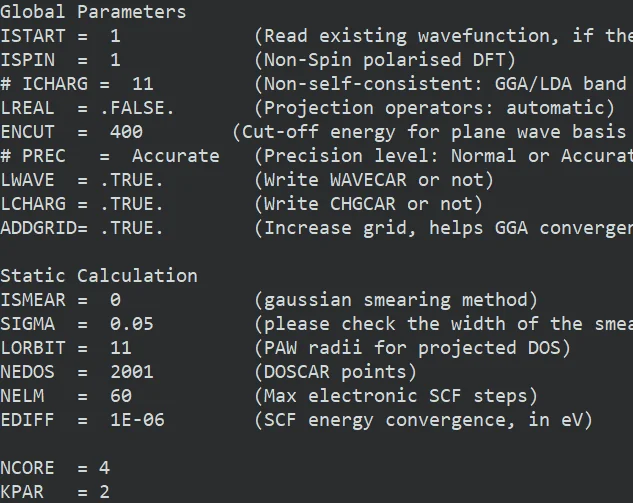

这里有很多参数，注意，vaspkit生成的INCAR默认把ENCUT注释掉了，意味着VASP计算时会默认取POTCAR中的ENMAX的最大值，这通常是不太够的。所以我们需要对这份INCAR文件手动修改，并且参照下面的内容，使用dd命令把Vaspkit生成的INCAR中多余的行删除（请自行搜索vim编辑器下dd命令的使用），最后得到一个干净的INCAR：

code

Global Parameters
ISTART =  1            (Read existing wavefunction, if there)
ISPIN  =  1            (Non-Spin polarised DFT)
# ICHARG =  11         (Non-self-consistent: GGA/LDA band structures)
LREAL  = .FALSE.       (Projection operators: automatic)
ENCUT  =  400          (Cut-off energy for plane wave basis set, in eV)
# PREC   =  Accurate   (Precision level: Normal or Accurate, set Accurate when perform structure lattice relaxation calculation)
LWAVE  = .TRUE.        (Write WAVECAR or not)
LCHARG = .TRUE.        (Write CHGCAR or not)
ADDGRID= .TRUE.        (Increase grid, helps GGA convergence)

Static Calculation
ISMEAR =  0            (gaussian smearing method)
SIGMA  =  0.05         (please check the width of the smearing)
LORBIT =  11           (PAW radii for projected DOS)
NEDOS  =  2001         (DOSCAR points)
NELM   =  60           (Max electronic SCF steps)
EDIFF  =  1E-06        (SCF energy convergence, in eV)

NCORE  = 4
KPAR   = 2

必须非常强调的一点是，vaspkit自动生成的INCAR不一定足够合理，尤其是ENCUT，你必须明确知道vaspkit帮你生成的INCAR中的每一个参数代表的含义（查VASP的wiki网页）。

（3）vaspkit生成KPOINTS和POTCAR

类似前面生成INCAR步骤，运行vaspkit，输入1并回车，再输入102并回车

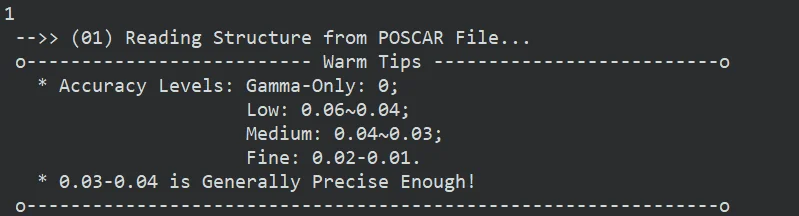

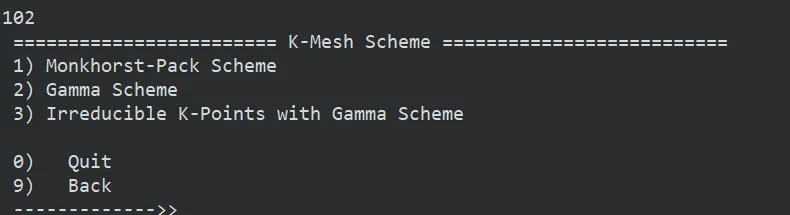

有三种Kmesh方案可以选择，我们选择第一种，输入1并回车

在这里我们输入的是0.03（0.03意思就是前面提到的 $2\pi \times 0.03Å^{- 1}$ 密度）。

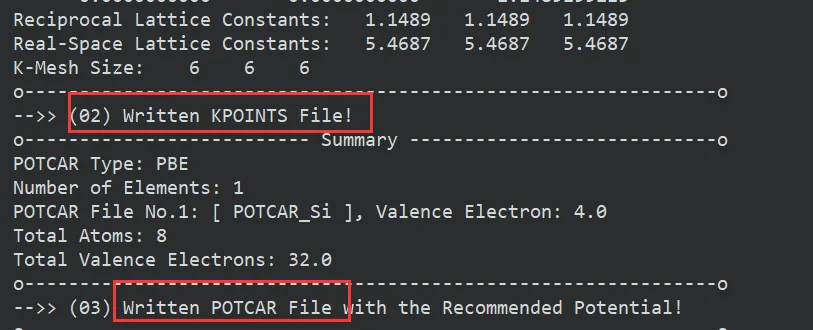

我们可以看到此时Vaspkit输出了倒空间第一布里渊区的b1b2b3基矢长度，并给出了MP下的Kmesh 6 6 6，生成了KPOINTS文件和POTCAR文件，且给出了体系的总价电子数32。

我们在生成KPOINTS时，vaspkit也自动生成了POTCAR文件。这是因为当前目录并没有POTCAR文件，所以尽管我们没有给出“让vaspkit生成POTCAR的指令”，但vaspkit识别到当前路径下没有POTCAR文件时，会自动在生成KPOINTS时帮我们从赝势路径中把POTCAR复制到当前目录。注意，vaspkit生成POTCAR的逻辑是自动读取我们给定的POTCAR路径，然后自动把那里的POTCAR文件复制到当前路径。如果多元素时，会自动把两个POTCAR按照POSCAR的元素顺序进行拼接。这是因为前面我们在安装Vaspkit时，在vim ~/.vaspkit那一步实际上把我们自己服务器下VASP的赝势库的路径写进去了，所以vaspkit能自动在这些路径里面找到POTCAR

你也可以直接使用vaspkit-103功能来生成POTCAR
